4K/HDR対応 アップ/ダウン/クロスコンバータ
9904-UDX-4K

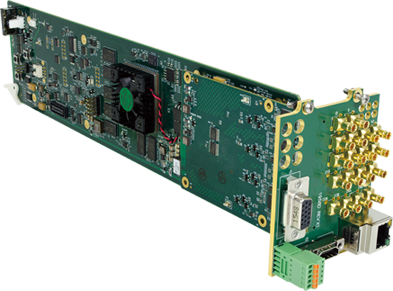

4K/HDR対応 アップ/ダウン/クロスコンバータ 9904-UDX-4K

9904-UDX-4Kは、最先端のスケーラー / フレームシンク技術を搭載したアップ / ダウン / クロスコンバータ、フレームシンクロナイザです。HD ⇔ 4K間のコンバートだけでなく、SDR ⇔ HDRの双方向コンバートにも対応しており、リアルタイムで信号を変換することができます。このHDR信号には、Technicolor®社の独自技術である「TechnicolorHDR Intelligent Tone Management（ITM）」や、「SL-HDR」が採用されており、SDR およびHDR 映像を数多く取り扱う放送事業者をサポートします。また、12G/6G/3G/HD/SD-SDIやHDMI（出力のみ）に対応しており、多様な入力/ 出力フォーマット（端子）を備えています。
9904-UDX-4Kは、2018年シーズンの米MLBや2019年の全仏オープン（Roland Garros）の4Kライブ配信に使用されており、NAB2018での「BEST of SHOW」に選出されるなど、数々の賞を受賞しています。

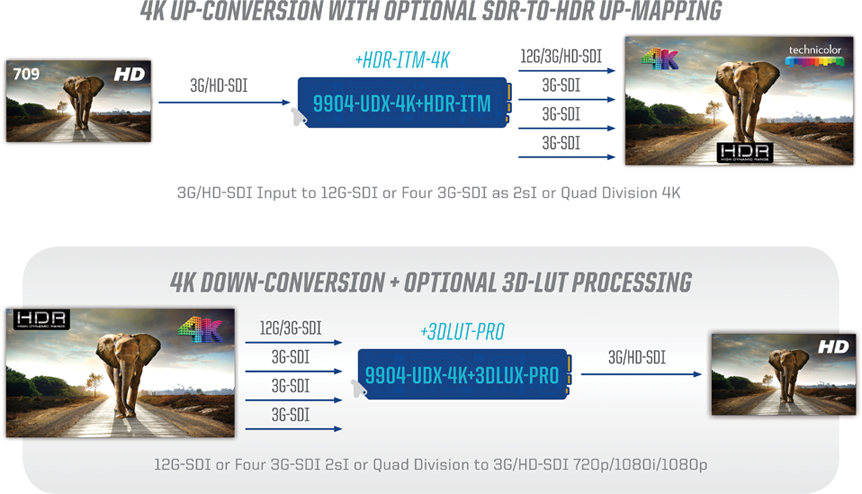

4K UP-CONVERSION WITH OPTIONAL SDR-TO-HDR UP-MAPPING / 4K DOWN-CONVERSION + OPTIONAL 3D-LUT PROCESSING

主な機能

  • HD / 3G、12G-SDI（ST2082）、およびSQD / 2SIクアッド3G-SDIなどのフォーマット間のフルアップ / ダウンコンバート
  • 入力と出力の両方で12Gおよびクアッド3G-SDIが利用可能
  • SQDと2SIの2種類のクアッドUHDフォーマットのサポート
  • 12G-SDIと3Gフレームシンクとユーザーディレイ
  • SNMPとCobalt Reflex（JSON）プロトコルのサポート
  • 映像品質の最適化を提供するノイズ･リダクションとディテール･エンハンサー機能を装備
  • ユーザーディレイオフセットとAES I/Oを持った完全なエンベデッド･オーディオプロセシング
  • WonderLookPro（TVlogic社）やLiveGradePro（Pomfort社）などのカラーマネージメントソフトウェアともインターフェースが取ることができ、よりダイナミックなカラーグレーディングにも対応
  • SFPモジュールを装着することによって、SMPTE2110/2022-6によるIPの信号とSDIの信号を混在させたルーティングが可能です。

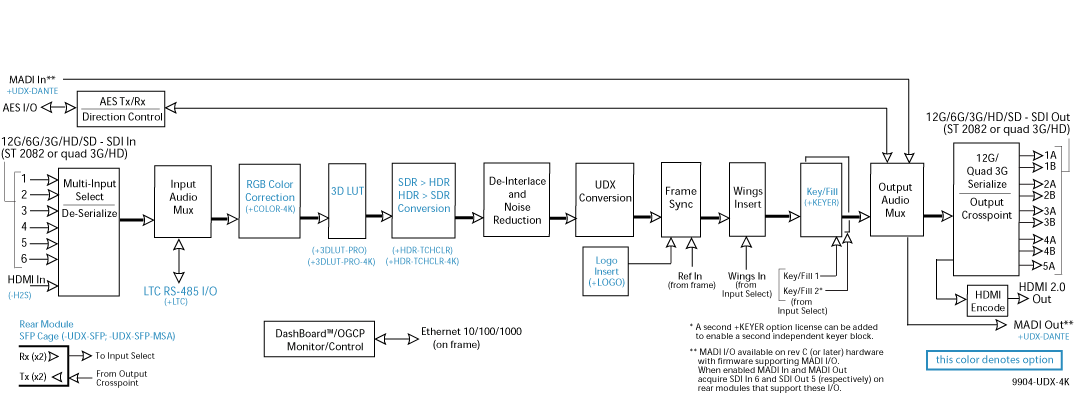

ダイアグラム

4K/HDR対応 アップ/ダウン/クロスコンバータ 9904-UDX-4K ダイアグラム

仕様

I/O■12G/6G/3G/HD/SD-SDI インプット / アウトプット
75 Ω SDI インプット / アウトプット
サポートしているSDI フォーマット：SMPTE ST2082-1、10、424M、292M、SMPTE 259M-C
※12G対応。クアッド3GはSQDと2SI対応。
リターンロス：1.485GHzまで15db、3GHzまで10db、6GHzまで7db、12GHzまで5db
出力信号レベル：800mV ±10%
DC オフセット：0 V ±50mV
■HDMIアウトプット
HDMI2.0 アウトプット（タイプAの標準コネクタ）
■リアモジュール仕様
SDIインプットx6、SDIアウトプットx8、AES I/Ox4（選択可能）、GPIO/COMM、
HDMIアウトプットx1、100/1000 Base Ethernet ポートx1
※同軸コネクタはすべてHD-BNC ケーブル専用。
フレームシンク
オーディオ / ビデオ遅延		 最大オフセット：20フレーム
最小レイテンシ：1フレーム
ビデオからのユーザー
オーディオ遅延オフセット		 バルク遅延コントロール：-33ミリ秒～ +3000ミリ秒
チャネル単位の遅延コントロール：-800ミリ秒～ +800ミリ秒
フレーム
リファレンス入力		 フレームバスから2入力
SMPTE 170M / 318M "Black Burst"、SMPTE 274M / 296M "Tri-Level"

オプション

ソフトウェアオプション

  • SDR/HDRコンバージョンオプション【+HDR-TCHCLR-4K】
    Technicolor開発のインテリジェントHDR変換機能を提供。ITM(Intelligent Tone Management)および、SL-HDRエンコード/デコードが利用可能です。
    Technicolor Intelligent Tone Management 機能では、高性能なSDR-to-HDR変換を簡単な操作で利用可能です。ワンタッチ操作で使用できるベーシックモードだけでなく、各種パラメータを変更可能なエキスパートモードも選択できます。SL-HDRエンコード/デコードでは、SL-HDR1/SL-HDR2規格に基づいたHDR-to-SDR変換を行います。
  • 4K( フルRGB)カラーコレクションオプション【+COLOR-4K、+COLOR】
  • 3D LUTオプション【+3DLUT-PRO-4K、+3DLUT-PRO】
  • 3D LUTキューブ BBCプリセットオプション 【+3D-LUT-BBC】
    BBCが開発したSDR⇔HDR変換に対応する3D LUTプリセットが使用可能になります。
  • オーディオ LTC I/Oオプション【+LTC】
  • NEW Danteオーディオオプション【+UDX-DANTE-16x16】
    16入力x16出力のDanteオーディオオプションです。12G-SDIにDanteオーディオをエンベデッド / デエンベデッドすることが可能です。

ハードウェアオプション

  • SFPドーターカードオプション【-UDX-SFP】
    SFP対応のドーターカードを追加するオプションです。リアモジュールにもファイバー入出力が追加され、同軸とファイバーの両方を同時にルーティングできます。
  • SFP IPゲートウェイオプション【-SFP-IP-SWD】
    SFPモジュールによる、SMPTE2110/2022-6のカプセル化/非カプセル化オプションです。ベースバンドの信号とIPによる入出力を同時にルーティングすることが可能です。
  • SMPTE ST-2110対応ハードウェアオプション【Indigo 2110-DC-01】詳細はこちらから

ラインアップ

  • 9904-UDX-4K
  • 9904-UDX-4K-IP【10GigE 対応モデル】
    10GigEのデュアルポートを実装し、ビデオ信号/オーディオ信号/データの非圧縮IP伝送を可能にします。
  • 9904-UDX-4K-DSP【DSP オーディオプロセシング規格対応モデル】
    Dolby®の"Real-Time Loudness Leveling"や、Linear Acoustic®の"UPMAX™" 規格に対応しています。
