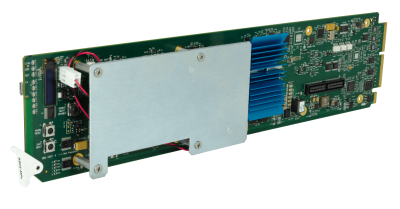

クアッドチャンネル3G/HD/SD-SDI対応 フォーマットコンバータ
9905-MPx

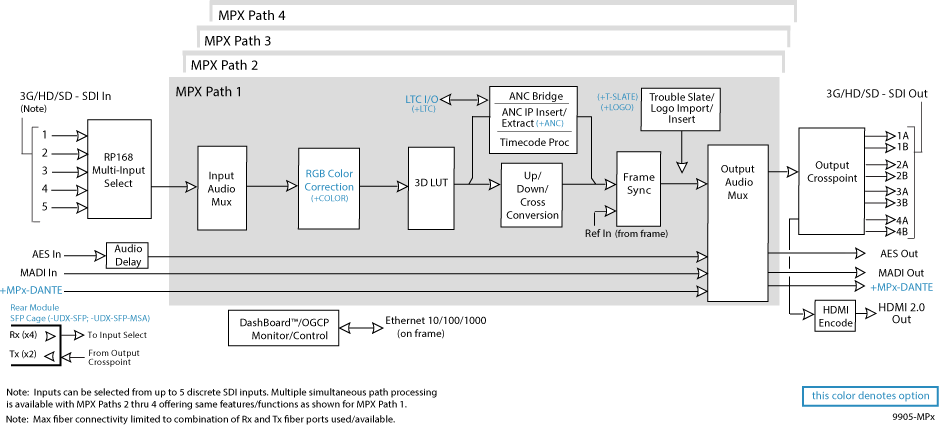

1枚のモジュール内にそれぞれ独立した4系統で、アップ/ダウン/クロスコンバージョン機能、フレームシンクロナイザ機能や、アンシラリーデータのエンベデッド/デエンベデッド、オーディオエンベデッダ/デエンベデッダ機能を搭載した高性能フォーマットコンバータです。
また、4:3、16:9のアスペクト比の変換も可能です。
全ての系統に3D LUT機能を搭載しておりHDRにも対応しております。ソフトウェアオプションでRGBカラーコレクション機能、4Kに対応することも可能です。1台のopenGear®フレームに最大で6枚まで搭載することが可能で、2RUの筐体で24系統に対応できるため、スペースファクターにおいても非常に優れております。
仕様
| I/O | ■3G/HD/SD-SDI インプット / アウトプット 75Ω SDI インプット / アウトプット x4 サポートしているSDIフォーマット：SMPTE 424M、292M、SMPTE 259M リターンロス：1.485GHzまで15db、3GHzまで10db、6GHzまで7db、12GHzまで5db 出力信号レベル：800mV ±10% DC オフセット：0 V ±50mV |
|---|---|
| ■HDMIアウトプット HDMI2.0 アウトプット（タイプAの標準コネクタ） |
|
| ■リアモジュール仕様 SDIインプットx5、SDIアウトプットx8、AES I/Ox4（選択可能）、GPIO/COMM、 HDMIアウトプットx1、100/1000 Base Ethernet ポートx1 ※同軸コネクタはすべてHD-BNC ケーブル専用。 |
|
| フレームシンク オーディオ / ビデオ遅延 |
最大オフセット：20フレーム 最小レイテンシ：1フレーム |
| ビデオからのユーザー オーディオ遅延オフセット |
バルク遅延コントロール：-33ミリ秒～ +3000ミリ秒 チャネル単位の遅延コントロール：-800ミリ秒～ +800ミリ秒 |
| フレーム リファレンス入力 |
フレームバスから2入力 SMPTE 170M / 318M "Black Burst"、SMPTE 274M / 296M "Tri-Level" |
オプション
ソフトウェアオプション
- カラーコレクションオプション【+COLOR】
- 3D LUTキューブ BBCプリセットオプション 【+3D-LUT-BBC】
BBCが開発したSDR ⇔ HDR変換に対応する3D LUTプリセットが使用可能になります。 - オーディオ LTC I/Oオプション【+LTC】
- 3D LUTキューブ BBCプリセットオプション 【+3D-LUT-BBC】
BBCが開発したSDR⇔HDR変換に対応する3D LUTプリセットが使用可能になります。 - オーディオ LTC I/Oオプション【+LTC】
- 4K変換対応オプション【+2K-TO-4K-9905】
- NEW Danteオーディオオプション【+MPx -DANTE-64x64】
64入力x64出力のDanteオーディオオプションです。4系統の3G-SDIにDanteオーディオをエンベデッド / デエンベデッドすることが可能です。
ハードウェアオプション
- SFPドーターカードオプション【-UDX-SFP】
SFP対応のドーターカードを追加するオプションです。リアモジュールにもファイバー入出力が追加され、同軸とファイバーの両方を同時にルーティングできます。 - SFP IPゲートウェイオプション【-SFP-IP-SWD】
SFPモジュールによる、SMPTE2110/2022-6のカプセル化/非カプセル化オプションです。ベースバンドの信号とIPによる入出力を同時にルーティングすることが可能です。 - SMPTE ST-2110対応ハードウェアオプション【Indigo 2110-DC-01】詳細はこちらから
