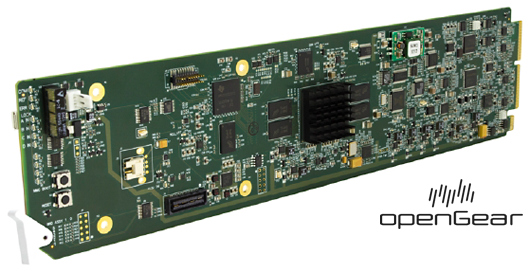

エンベデッドオーディオ対応 テストシグナルジェネレータ
9960-TG2-REF1
9960-TG2-REF1は、様々なフォーマットのカラーバーや、タイムコード情報などのアンシラリーデータの出力だけでなく、エンベデッドオーディオや、ロゴのインサートター機能など兼ね備えた、テストシグナルジェネレータです。openGear®のフレームに搭載することで、スタンドアロンのシンクジェネレータよりも大幅にスペースを削減することができます。 1モジュールで2系統のテスト信号を出力でき、アウトプットルーティング機能にも対応しているため、柔軟な出力の設定が可能です。また、SCTE 104のインサータ機能にも対応しており、アンシラリーデータ領域でのGPIやSNMPの設定が可能です。
主な機能

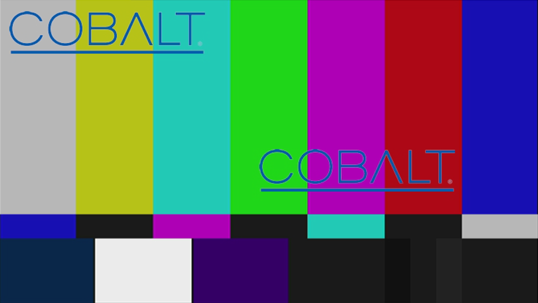

- SMPTE、75%、100%など様々なフォーマットでのカラーバー出力。
- ロゴインサータ・ムービング機能
- RS-485によるLTCの出力
- SCTE 104によるアンシラリーデータのインサータ機能
- 柔軟な出力ルーティング設定

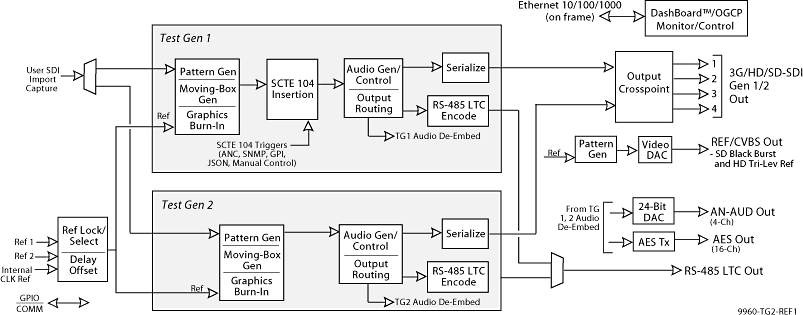

ダイアグラム
仕様
| I/O | ■SDI インプット/アウトプット サポートしているSDI フォーマット:SMPTE 259M, SMPTE 292M, SMPTE 424M SDI アライメントジッタ:3G/HD/SD: < 0.3/0.2/0.2 UI タイミングジッタ:3G/HD/SD: < 2.0/1.0/0.2 UI |
|---|---|
| ■CVBS ビデオアウトプット 75Ω SDIアウトプット |
|
| ■オーディオアウトプット AES 3-id 75Ω アウトプット バランスアナログオーディオアウトプット(最大4系統) アウトプットアナログインピーダンス：50Ω アナログリファレンスレベル：-20dBFS アナログ公称レベル：+4dBu アナログ最大アウトプットレベル：+24dBu（0dBFS） アナログ周波数レスポンス：±0.2dB（20Hz to 20kHz） アナログSNR：115dB（A weighted） |
ラインアップ
- 9960-TG2-REF1 3G/HD/SD-SDI 2系統対応 テストシグナルジェネレータ
- 9263 マルチフォーマットリファレンスジェネレータ
