12G/6G/3G/HD/SD-SDI 対応 4K/UHD マルチビューワ
9971シリーズ

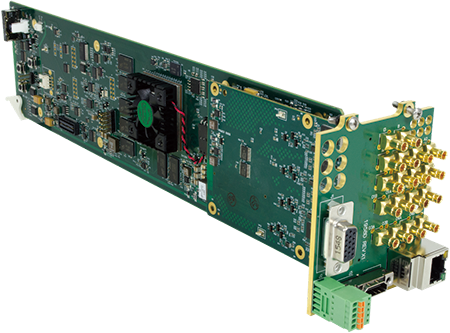

9971シリーズは、openGear®フレーム用の4K 対応マルチビューワです。12G/6G/3G/HD/SD-SDIに対応しており（クアッド3G-SDIの場合はSQD・2SI それぞれに対応しています）、HDMI2.0のアウトプットも実装しています。モデルにより最大6または18のソースをマルチビューすることが可能です。テンプレートレイアウトを使うことで、簡単にレイアウトを設定することもできます。それぞれのソースを使いやすいサイズ/ 配置にカスタマイズするカスタムレイアウト機能も使用可能で、作成したレイアウトをユーザープリセットとして保存し、ワンクリックで呼び出すこともできます。
ダイアグラム
仕様
| I/O | ■12G/6G/3G/HD/SD-SDI インプット / アウトプット 75Ω SDI インプット / アウトプット サポートしているSDIフォーマット：SMPTE ST2082-1、10、424M、292M、SMPTE 259M-C ※ 12G対応。クアッド3GはSQDと2SI対応。 リターンロス：1.485GHzまで15db、2.970GHzまで10db、6GHzまで7db、12GHzまで5db インプットケーブル長：【60m Belden 1694A ケーブル】11.88Gbps、【120m Belden 1694A ケーブル】2.97Gbps、【240m Belden 1694A ケーブル】1.485Gbps、【400m Belden 1694A ケーブル】270Mbps 出力信号レベル：800mV ±10% DC オフセット：0V ±50mV |
|---|---|
| ■HDMIアウトプット ※ 9971-MV6-4H-4Kのみ HDMI 2.0アウトプット（タイプCのミニコネクタ） |
|
| ■HDMIインプット HDMI 2.0インプット（タイプAの標準コネクタ） |
|
| ■リアモジュール仕様 9971-MV6-4K：SDI インプットx6、SDI アウトプットx8、HDMI インプットx4（※ 9971-MV6-4H-4Kのみ）、GPIO/COMM、HDMI アウトプットx1、100/1000 Base Ethernet ポートx1 99971-MV18-4K：SDI インプットx18、SDI アウトプットx4、GPIO/COMM、HDMI アウトプットx2、100/1000 Base Ethernet ポートx1 ※ 同軸コネクタはすべてHD-BNCケーブル専用。 |
オプション
- デュアルスクリーンオプション【+DUAL】
デュアルヘッド出力を有効にして、異なるモニターで複数のレイアウトを使用できます。レイアウトの選択などは、それぞれのスクリーンプロセッサで個別に利用可能です。
ラインアップ
- 9971-MV18-4K【18インプットモデル】
- 9971-MV6-4K【6インプットモデル】
- 9971-MV6-4H-4K【6インプット、4HDMIアウトプットモデル】
