SDI エクステンダー

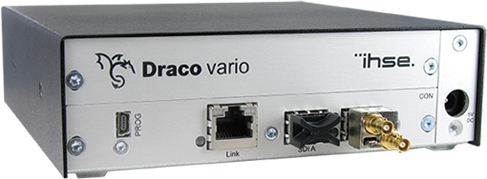

Draco Vario Extender 486

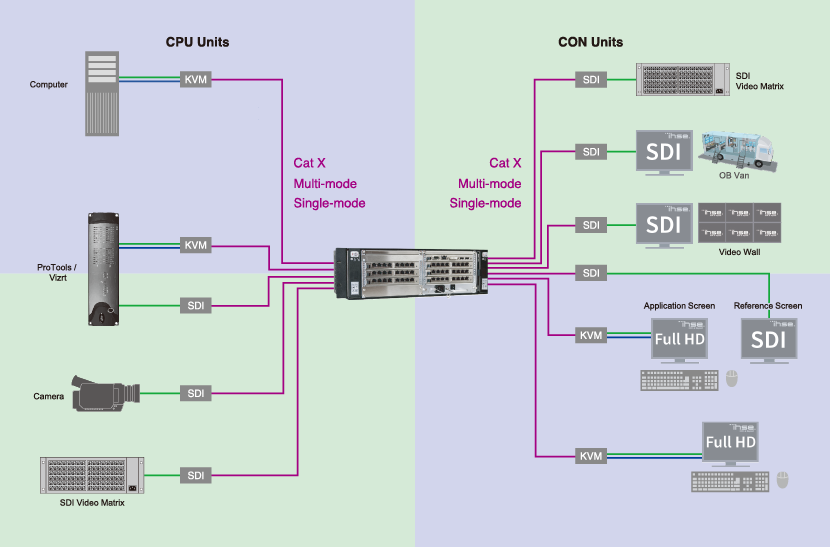

Draco Vario Extender 486シリーズは、SDI信号に対応したエクステンダーです。この486シリーズを使用する事により、ビデオシステムのSDIビデオ信号をDraco KVMマトリクスシステム内に取り込んでコンピューターディスプレイに表示することや、Draco KVMマトリクスシステム上で伝送されるコンピュータービデオをSDIビデオ信号として取り出すことが行えます。
486シリーズは他のDracoファミリー製品と同様に、ボードタイプのデザインで、Body2、Body21といった専用のシャーシに実装して使用します。また、マトリクススイッチとの接続インターフェイスも、同様にCat5/6（Cat モデル）、Single Mode/Multi Mode Fiber（Fiber モデル）を準備しています。
仕様
| ビデオ入出力 | Micro-BNC コネクタ |
|---|---|
| SDI入出力 フォーマット |
SDI入力モデル：1080p 50/60 ( 59.94 ) @ 3G-SDI Level A / B 1080i 50/60（59.94）@ HD-SDI 720p 50/60（59.94）@ HD-SDI SDI出力モデル：1080p 50/60 @ 3G-SDI Level A / B 720p 50/60 @ HD-SDI ※コンピュータービデオ解像度及びフレームレートに依存 ※将来的に機能拡張予定 |
| KVM内解像度 | SDI入力モデル：1080p 60のみ SDI出力モデル：1080p 50/60 720p 50/60 ※将来的に機能拡張予定 |
| 色深度 | SDI 色深度 4：2：2（10bit） KVM 色深度 4：4：4（8bit / True Color） |
| オーディオ | 2 チャンネルオーディオ （embeddingとde-embeddingを選択可能） |
| SFP | Dual input SFP モジュール（Micro-BNC） Dual output SFP モジュール（Micro-BNC） Input/output SFP モジュール（Micro-BNC） |
| 最大延長距離 | Cat X：140m マルチモード：1km シングルモード：10km |
| 最大延長距離 | 専用シャーシまたはフレームより供給（参考値：最大1,500mA/ボード） |
| サイズ ※Body2使用時 | W145× D147 × H44mm（コネクター等の突起含まず） |
