前身のHarris Broadcastから2014年2月にImagine Comminicationsという社名で運営を開始した、メディアソフトウェア、ビデオインフラストラクチャー、コンテンツマネージメント、信号処理、スタジオ制作までソリューションを提供する、放送と配信業界のマーケットリーダーです。

IPライブプロダクション / SDI-IPゲートウェイ
Selenio Network Processor (SNP)

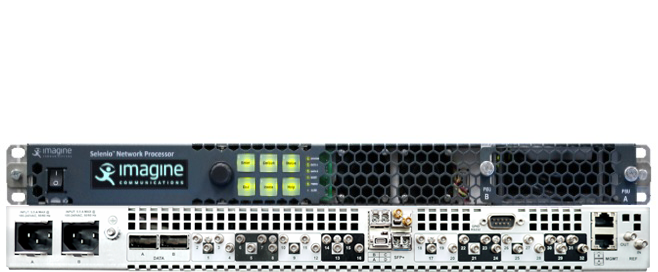

IPライブプロダクション / SDI-IPゲートウェイ Selenio Network Processor (SNP)

SNP

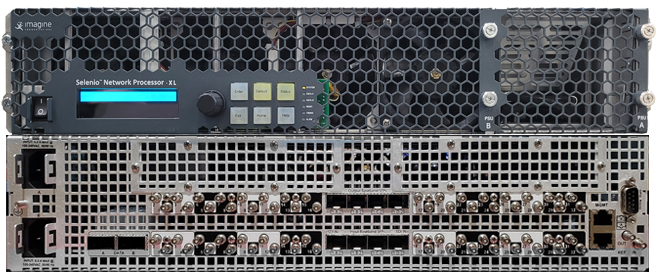

IPライブプロダクション / SDI-IPゲートウェイ Selenio Network Processor-XL (SNP-XL)

NEW SNP-XL

Selenio Network Processor (SNP)は、背面にあるHD-BNCポートを介して、SDI→IPエンキャップあるいはIP→SDIデキャップを実現するIPゲートウェイです。入出力数は、HDは32ポート (SNP-XLの場合は64ポート)、UHD(4K)にも対応しており 12G-SDIを8ポート (SNP-XLの場合は16ポート) 備えています。

SMPTE ST 2022、ST 2110、AMWA IS-04、IS-05に準拠しており、RDSへの登録、コントローラからの送受信制御が可能で、世界標準に合致した他の機器との互換性が高い製品です。

PTPによる同期が可能で、PTPに同期したビデオ・リファレンス信号の同期にも対応しています。
Mediaストリーム用IPネットワークは100GbpsのQSFP28にて入出力を行い、QSFP28を2ポート使うことでST 2022-7にも対応しています。

SNPは、シグナルプロセッサをベースとした製品です。ダイナミックなビデオプロセッシングアンプとして、フレーム遅延調整/カラーコレクション/音声プロセッシングアンプとして音声遅延調整などが可能です。
マルチビューア機能も持ち、それぞれのプロセッサ (A~D) で9入力の描画ができます。
プロセッサを複合化することで、最大36入力 (9入力 x 4プロセッサ = 36) まで可能です。

主な機能

  • SMPTE ST 2110-20 (Video)/ -30(PCM Audio)/ -31 (AES3)/ -40 (Data)対応
  • SMPTE ST 2022-6 (SDI/IP)/ ST 2022-7 (Seamless Protection)対応
  • SMPTE ST 2022-8 (Timing of ST 2022-6 streams in ST 2110 system) 対応
  • NMOS IS-04 (discovery and registration)/ IS-05 (device connection management) 対応
  • ST 2110-20に準拠したUHD (4K) 伝送
  • UHD (4K) over IP ⇔ 12G-SDI or Quad-SDI (2SIあるいはSQD) 相互の変換
  • clean / quietスイッチング (HD, 3G, UHD (4K))
  • IPゲートウェイ (IP to SDI/ SDI to IP/ IP to IP) 機能
  • PTPによるフレーム同期
  • PTPに同期したビデオ・リファレンス信号の生成
  • ビデオプロセッシングアンプ、フレーム遅延調整、カラーコレクション
  • 音声プロセッシングアンプ、音声遅延調整
  • プロセッサを4個実装しており、それぞれ独立に機能割り当て可能
  • HD/ 3G/ UHD (4K) 間のアップコンバージョン、ダウンコンバージョン、クロスコンバージョン機能 (オプション)
  • MADI音声プロセシング (オプション)
  • ST 2022-6とST 2110間での音声embedding/ de-embedding
  • HD-BNCでの32チャンネル(HD)の入出力、UHD (4K) の場合は8チャンネル
  • 100Gbps (QSFP28) x 2ポートにてネットワークと接続
  • 最大36入力 (9入力 x 4プロセッサ) に対応したマルチビューア機能

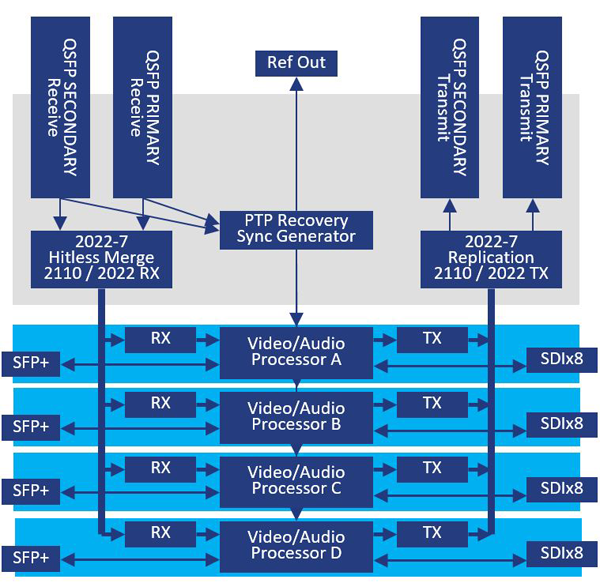

ダイヤグラム

筐体内の4つのプロセッサ (A~D) にそれぞれ自由に機能が割り付けられます。

ダイヤグラム

マルチビューア機能

4つのプロセッサをそれぞれ単独あるいは複合的に使うことで自由なマルチビューアとしての構成を実現できます。

マルチビューア機能

標準準拠

Imagine CommunicationsはSMPTEやMedia over IPに関連した標準規格の作成に積極的に携わり、マーケットをリードしています。

標準準拠

仕様

寸法 44.5(mm)x444.5(mm)x594(mm)
重量 7.5kg
消費電力 350W
電源電圧 100VAC~240VAC(50Hz~60Hz)
動作温度、湿度 0℃~30℃、10%~90%
LAN 10/100/1000 Base-T Ethernet x 2ポート
QSFP28 2 x hot pluggable QSFP28 MSA form factor
Timing Jitter 12G:8UI以下、3G:2UI以下、HD:1UI以下
Alignment Jitter 12G:0.3UI以下、3G:0.3UI以下、HD:0.2UI以下
入出力数 最大32チャンネル(HD)の入出力。UHD(4K)の場合は8チャンネル
コネクタタイプ (High-Density)HD-BNC, インピーダンス:75Ω
信号レベル 800mV ±10%
反射減衰量 15dB以上

※上記仕様はSNPのものです。SNP-XLに関しては別途お問合せ下さい
